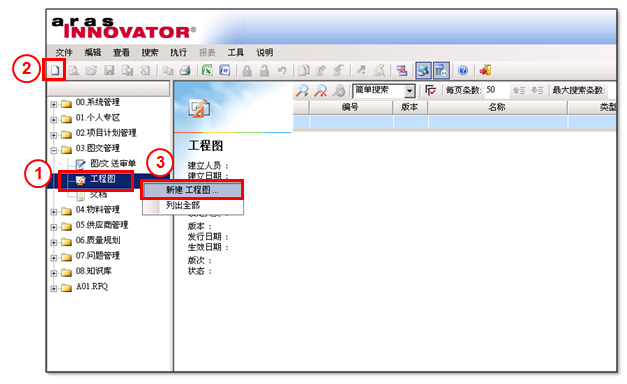

新建空白工程图
1.选择03.图文计划管理，展开图文计划管理列表，选择工程图。
2.点选“新建”打开新建空白工程图窗口。
3.或在鼠标右键单击选择“新建 工程图…”，新建空白工程图。

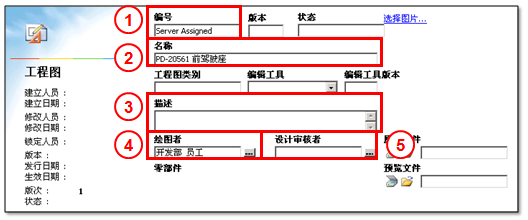

维护工程图属性
1.新建空白工程图编号显示“Sever Assigned”，保存后系统会自动分配编号。
2.手动编辑工程图名称。
3.手动编辑描述字段内容。
4.绘图者默认为工程图建立者，可点选“…”或在此字段上按键盘的F2按钮，打开角色选择窗口，更换绘图者。
5.当工程图保存后，系统会自动将绘图者的一级主管带入设计审查者字段。

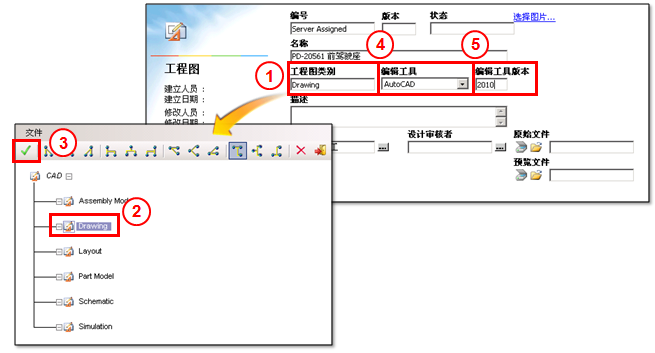

1.点选“工程图类别”字段，会打开分类选择窗口 。
2.选择工程图类别。
3.点选v确定选择。
4.从下拉选单中，选择工程图的编辑工具。
5.手动输入编辑工具版本。

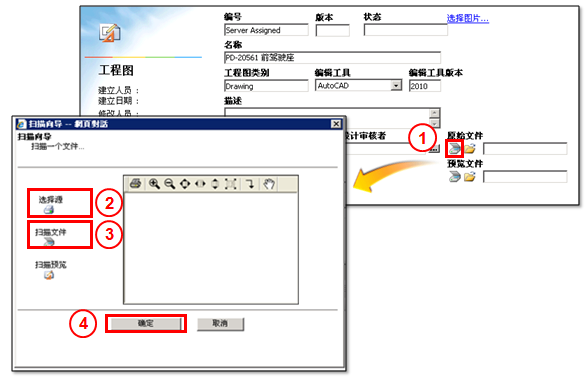

从扫描仪上传工程图源文件
1.点选源文件的“扫描文档”图标，会打开扫描仪上传文档窗口 。
2.点选“选择源”选择扫描仪。
3.点选“扫描文件”开始扫描文档。
4.点选“确定”将扫描文档上传为工程图源文件。

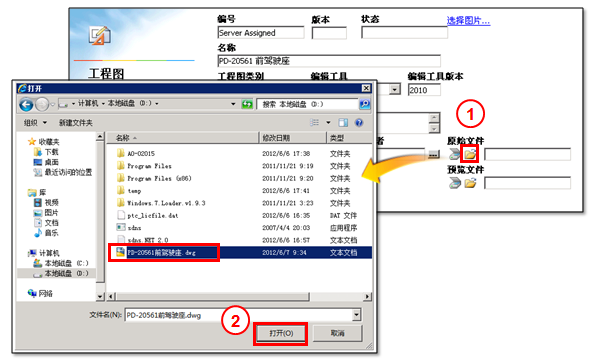

上传已有图文件作为工程图源文件
1.点选源文件的“新建文档”图示，会打开上传文档窗口 。
2.选择要上传的图档，点选“打开” 将文档上传为工程图源文件。

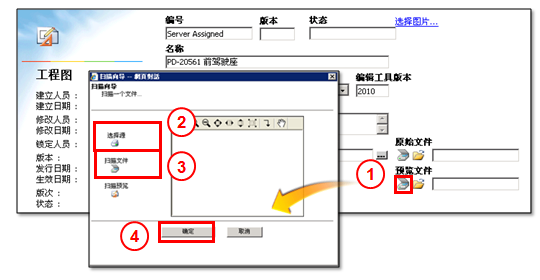

从扫描仪上传工程图预览文档
1.点选预览文档的“扫描文档”图标，会打开扫描仪上传文档窗口 。
2.点选“选择源”选择扫描仪。
3.点选“扫描文件”开始扫描文档。
点选“确定”将扫描文档上传为工程图预览文档。

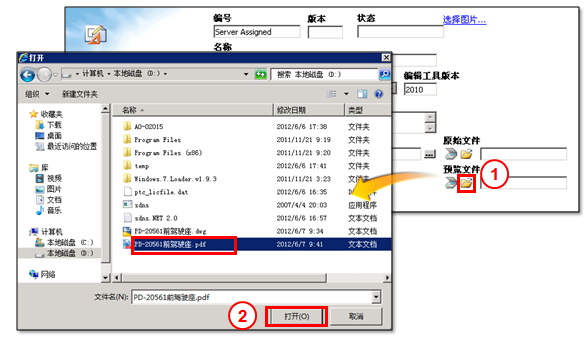

上传已有图文件作为工程图预览文档
1.点选预览文档的“新建文档”图示，会打开上传文档窗口 。
选择要上传的图档，点选“打开” 将文档上传为工程图预览文档。

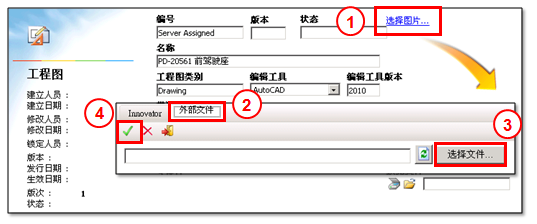

上传工程图缩图
1.点选“选择图片”，会打开图片选择窗口。
2.点选“外部文件”页签，切换到图片上传页面。
3.点选“选择文件”选择要上传作为工程图缩图的图文件，可在窗口预览图文件缩图画面。
4.点选v完成上传缩图。

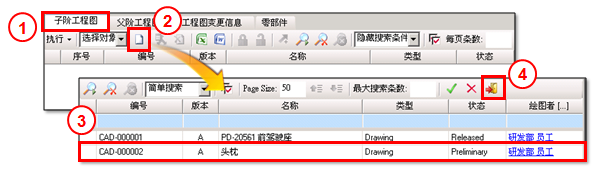

维护子阶工程图
1.点选“子阶工程图”页签，切换至子阶工程图页面。
2.选择“选择对象”按新建，可打开搜索选择工程图窗口。
3.可选择一笔，或按住键盘上的shift或ctrl按键，同时选择多笔工程图加入子阶工程图关联列表中。
4.点选v确认选择。

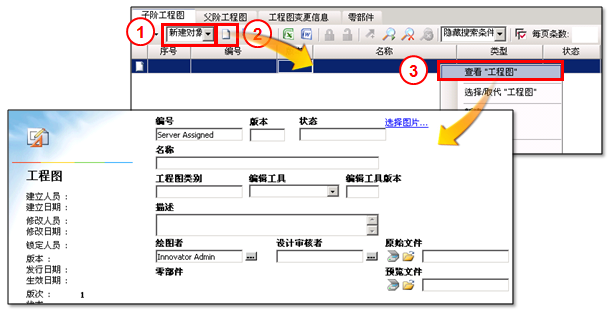

1.若是要在子阶工程图关联列表中，直接新建空白工程图并加入关联，则将执行动作改为“新建对象”。
2.点选“新建”按钮，列表最下方会新建一笔空白工程图数据。
3.新选新建的空白工程图数据，按鼠标右键展开功能列列表，点选“查看工程图”，可打开新建的工程图编辑画面。

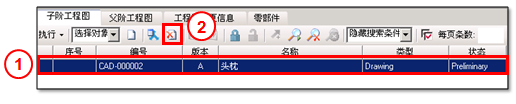

1.若要将工程图移除子阶工程图关联列表中，则选择欲移除关联的工程图。
2.点选“删除”将工程图至子阶工程图关联列表中移除。

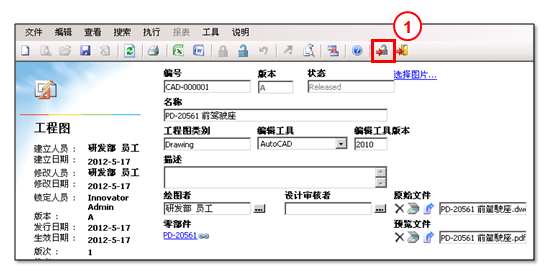

完成新建工程图
1.完成工程图编辑，点选“保存,开锁并关闭“按钮。

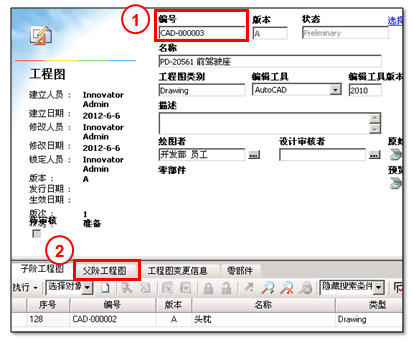

子阶工程图查看父阶工程图画面
1.查看加入子阶工程图关联的工程图画面。
2.点选“父阶工程图”切换至父阶工程图页面，即可查看到相关联的父阶工程图列表。
